PC-386GS2の改造
5インチフロッピーの取りつけ
PC-386GS2に5インチフロッピードライブを増設して、
PC-386GS3相当品に改造してみました。
分解して電源ユニットその他を外すと、

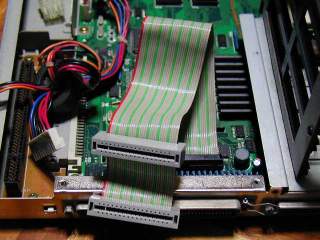

メインボードからのびるフロッピー用フラットケーブルが出てきます。

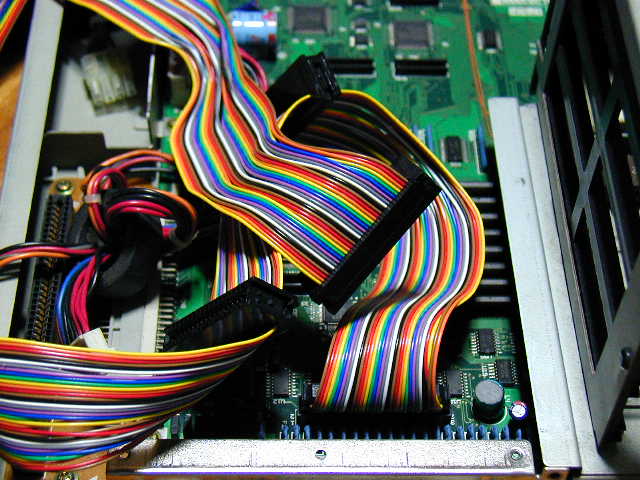

元あったケーブルを外して、ドライブを3つ取りつけられるケーブルに
取り替えます。
ケーブルは、
約200mm 約500mm
+---------+---+-------------------+
約50mm
↑ ↑ ↑ ↑
↑ フロッピードライブ用コネクタ×３
メイン基板用コネクタ
こんな感じで作っておきます。

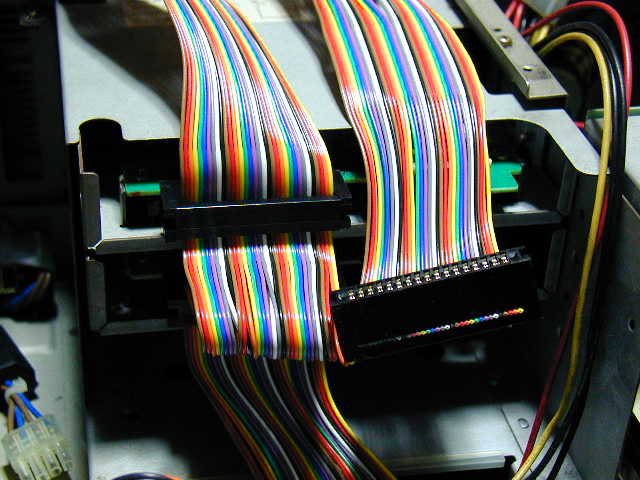

組み立ててフロッピードライブにつなぎます。
電源は分岐コードで分岐させます。
フロッピーケーブルと電源を、内蔵ハードディスク用背面パネルの
すきまから外にひっぱりだし、
本体外側に5インチドライブを接続します。
ドライブには、SD-680 (PC-286VFで使われていたもの) を流用しました。
このドライブのジャンパ設定を 2 にしておくと、
3台目のドライブとして使えるようになります。
